AD8183/AD8185：380 MHz，25 mA，三路2:1复用器的操作原理

特性

● 全缓冲输入输出

● 快速通道间切换：15纳秒

● 高速

- 380 MHz带宽（–3 dB）200 mV峰对峰

- 310 MHz带宽（–3 dB）2 V p-p

- 1000 V/ms的转换速率，增益G为+1，步长为2 V

- 1150 V/ms 转换速率 G = +2，2 V 步长

- 15纳秒至0.1%的快速稳定时间

● 低功耗：25毫安

● 卓越的视频规格（RL=150V）

- 在90 MHz范围内，增益平坦度为0.1 dB

- 0.01% 差分增益误差

- 0.028 相位差误差

● 低全向串扰 ：-84 dB@ 5 兆赫；–54dB @ 50 兆赫

● 低通道间串扰 – 100 MHz 时为 -56 dB

● 在10 MHz时，具有高达-100 dB的“关闭”隔离度

● 低成本

● 用于连接多个设备的快速高阻抗输出禁用功能

应用

● “画中画”的像素切换

● LCD和等离子显示器中的RGB切换

● RGB视频切换器和路由器

产品描述

AD8183（G = +1）和AD8185（G = +2）是高速三路2:1复用器。它们提供高达380 MHz的–3 dB信号带宽，以及1000 V/μs的转换速率。在10 MHz下，它们具有优于–90 dB的通道间串扰和隔离度，因此在许多高速应用中非常有用。AD8183和AD8185的差分增益和差分相位误差分别为0.01%和0.02°，在90 MHz内具有0.1 dB的平坦度，使其成为专业视频和RGB复用的理想选择。它们提供15纳秒的通道间切换时间，是切换视频信号的绝佳选择，同时在±5 V电源电压下消耗电流低于25毫安。

这两款器件均提供高速禁用功能，可将输出设置为高阻抗状态。这允许构建更大的输入阵列，同时最大限度地减少“关闭”通道的输出负载。它们的工作电压为±5 V，采用24引脚TSSOP封装。

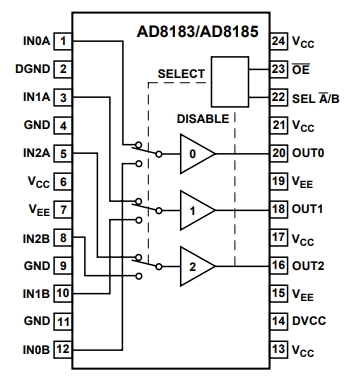

图1:功能框图

绝对最大额定值

供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.0 V

DVCC到VCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.2 V

内部功耗2, 3

AD8183/AD8185 24引脚 TSSOP（RU）封装 . . . . . . . . . . . . 1瓦特

输入电压

IN0A、IN0B、IN1A、IN1B、IN2A、IN2B . . . . VEE ≤ VIN ≤ VCC

选择A/B，OE. . . . . . . . . . . . . . . . . DGND ≤ VIN ≤ VCC

输出短路持续时间 . . . . . . . . . . . . . . . . . . 不确定3

储存温度范围 . . . . . . . . . . . . . . –65°C至+150°C

引线温度范围（焊接10秒） . . . . . . . . . . 300摄氏度

最大功耗

AD8183/AD8185能够安全散发的最大功率受限于其结温的相应升高。塑料封装器件的最大安全结温由塑料的玻璃化转变温度决定，约为150°C。若暂时超过此限制，由于封装对芯片施加的应力发生变化，可能会导致参数性能的偏移。若长时间超过175°C的结温，则可能导致器件故障。

虽然AD8183/AD8185具有内部短路保护功能，但这可能不足以保证在所有条件下都不超过最大结温（150°C）。为确保正常运行，必须遵守图2所示的最大功率降额曲线。

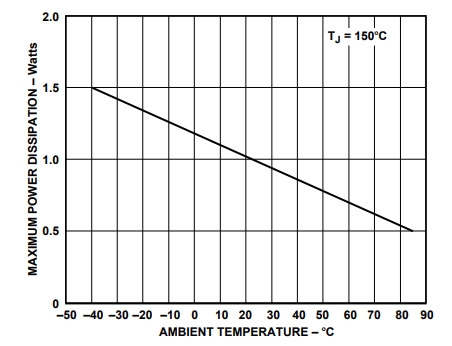

图2: 最大功耗与温度的关系

操作原理

AD8183（G = +1）和AD8185（G = +2）是三输出、2:1复用器，具有TTL兼容的全局输入切换和输出使能控制功能。这些器件针对在两个RGB（红、绿、蓝）视频源之间进行选择进行了优化，具有高峰值转换速率，能够在大信号下保持带宽。此外，这些复用器还针对高相位裕度进行了补偿，最大限度地减少了过冲，从而获得了良好的像素分辨率。这些复用器还具有适用于切换NTSC或PAL复合信号的视频规格。

多路复用器被组织为三个独立通道，每个通道包含两个输入跨导级和一个输出跨阻级。通过一个逻辑引脚（SELECT A/B）选择适当的输入跨导级，以便所有三个输出同时切换输入连接。未使用的输入级通过“t开关”方案禁用，以在“开”和“关”输入之间提供出色的串扰隔离。无需额外的输入缓冲，从而在不降低信号质量的情况下实现低输入电容和高输入阻抗。

跨导级、NPN差分对和源信号电流进入折叠式共源共栅输出级。每个输出级包含一个补偿网络和射极跟随器输出缓冲器。内部电压反馈通过配置AD8183作为单位增益跟随器，以及配置AD8185作为带有反馈网络的增益为2的放大器来设置增益。这种架构为反向端接视频负载（150?）提供驱动，具有较低的差分增益和相位误差，功耗相对较低。精细的芯片设计和布局使得通道之间的串扰隔离性能极佳。

一个逻辑引脚OE控制着三个输出是启用还是禁用，以进入高阻抗状态。高阻抗禁用功能允许在将输出端连接在一起时构建更大的矩阵。此外，在不使用时，可以禁用输出端以降低功耗。在AD8185（G = +2）的情况下，采用了一种反馈隔离方案，使得增益为2的反馈网络的阻抗不会对输出端产生负载。

请注意，无失真正弦信号的全功率带宽通常使用峰值转换速率通过以下公式进行计算：

峰值转换速率与通常所规定的平均转换速率（25%至75%）不同。对于自然响应，峰值转换速率可能比平均转换速率大2.7倍。因此，使用指定的平均转换速率来计算全功率带宽会得出较为悲观的结果。
